Leitfaden zur Auswahl von Zuführschurrenauskleidungen für den Materialfluss mit hoher Stoßbelastung und abrasivem Material

Übergabepunkte werden häufig zu den größten Engpässen in Anlagen für den Schüttgutumschlag. Ein vorzeitiger Ausfall einer Futterrutsche führt zu unerwarteten Ausfallzeiten der Anlage und erhöht den täglichen Wartungsaufwand. Die alleinige Festlegung von Linern auf der Grundlage der anfänglichen Beschaffungskosten führt zu katastrophalen Schäden am Untergrund. Wenn standortspezifische Verschleißmechanismen, wie z. B. extreme Stöße oder Gleitabrieb, unkontrolliert bleiben, besteht die Gefahr eines massiven Materialaustritts.

Unser Ziel ist es, Anlageningenieuren und Beschaffungsteams einen evidenzbasierten Rahmen für die Bewertung dieser kritischen Komponenten zur Verfügung zu stellen. Sie erfahren, wie Sie die richtigen Verschleißmaterialien genau bewerten, in die engere Auswahl nehmen und einsetzen. Dieser Leitfaden optimiert Umgebungen mit hoher Tonnage und starkem Abrieb für maximale Betriebszuverlässigkeit und längere Lebensdauer.

Wichtige Erkenntnisse

• Die Gesamtbetriebskosten (TCO) bei der Schurrenkonstruktion werden durch die Installationshäufigkeit und ungeplante Ausfallstunden bestimmt, nicht durch die Materialkosten pro Tonne.

• Zonen mit hoher Belastung und Zonen mit hohem Abrieb erfordern unterschiedliche Materialstrategien; Hybridlösungen wie der Feeding Chute Liner (Cr27+ZTA) schließen diese Lücke für Umgebungen mit doppelter Bedrohung.

• 60 % der vorzeitigen Ausfälle der Auskleidung sind auf unsachgemäße Befestigungsmethoden und die Ermüdung des Untergrunds zurückzuführen, nicht auf das Verschleißmaterial selbst.

• Lokale Abnutzungsmuster erfordern die modulare Integration von Zusatzschutz, beispielsweise strategisch platzierte Unterlegkeilstangen.

Definition des Geschäftsproblems: Verschleißmechanismen und finanzielle Auswirkungen

Das Verständnis spezifischer Verschleißmechanismen bleibt der erste Schritt zur Behebung vorzeitiger Geräteausfälle. Man muss zwischen kinetischer Energieübertragung und Reibungsverschleiß unterscheiden. Schweres Erz, das bei 90 Grad fällt, überträgt enorme kinetische Energie. Durch diesen direkten Aufprall werden herkömmliche Metallstrukturen schnell zerkleinert. Umgekehrt erzeugen feine Schleifpartikel, die im 45-Grad-Winkel über eine Oberfläche gleiten, einen kontinuierlichen Reibungsverschleiß. Dieser Mechanismus erodiert die Oberflächenschicht des Metalls im Laufe der Zeit stetig. Übergabepunkte mit hoher Kapazität leiden oft unter beiden Kräften gleichzeitig.

Ingenieure müssen ihre primäre Erfolgsmessgröße von den anfänglichen Kapitalausgaben verlagern. Die tatsächlichen Kosten eines Ausfalls umfassen die Berechnung der stündlichen Ausfallkosten plus Notfallwartungsaufwand. Sie vergleichen diese Zahlen mit der erwarteten Betriebslebensdauer der Anlage. Eine billigere Stahlplatte könnte heute vielleicht Geld sparen, aber sie belastet die Betriebsbudgets durch häufigen Austausch und verlorene Produktionsschichten.

Eine erfolgreiche Implementierung muss zu gut vorhersehbaren Wartungszyklen führen. Es sollte garantieren, dass keine strukturellen Schäden an den darunter liegenden Stahlrahmen entstehen. Darüber hinaus muss die Materialflussgeschwindigkeit optimiert werden, ohne dass einschränkende Engpässe entstehen. Das Erreichen dieser Kriterien stellt sicher, dass Ihre Verarbeitungsanlage mit höchster Rentabilität arbeitet.

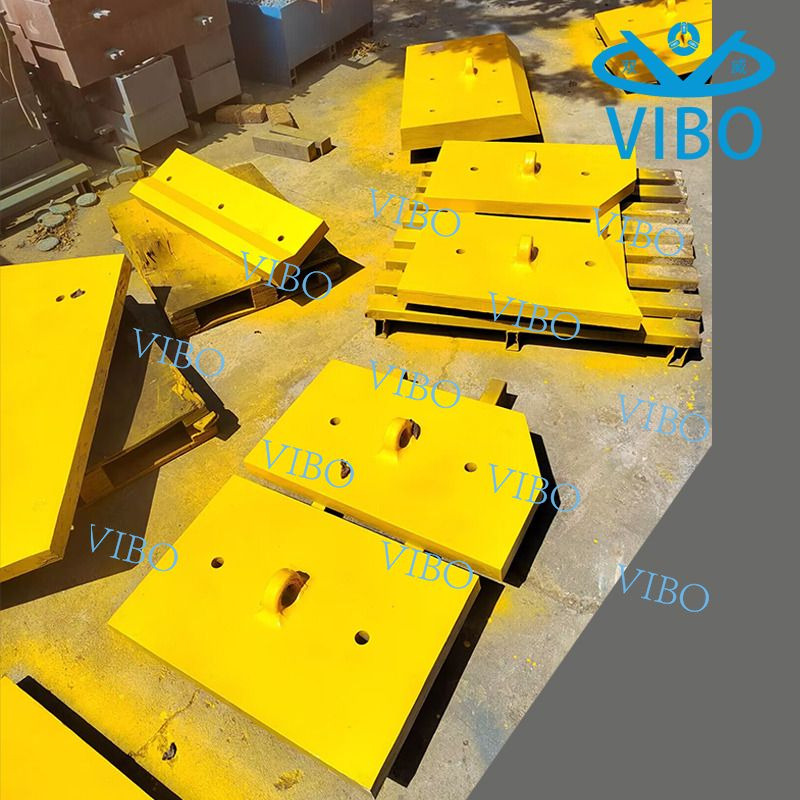

Bewertung der Materialien der Kernzuführungsrutschenauskleidung

Die Auswahl des richtigen Materials erfordert das Verständnis transparenter Kompromisse. Jede Materialkategorie bedient spezifische Umweltanforderungen.

Standard-AR-Stahl und generisches Verschleißblech

Standardmäßiger abriebfester (AR) Stahl bietet eine traditionelle Grundausstattung für viele Einrichtungen. Facility Manager greifen oft auf eine Grundausstattung zurück Verschleißplatte für allgemeine Anwendungen.

Vorteile: Sie bieten niedrige Anschaffungskosten. Fertigungs- und Schweißprozesse sind für die meisten Wartungsteams vor Ort weiterhin sehr vorhersehbar.

Nachteile: Diese Platten neigen bei starker Stoßbelastung weiterhin zu schnellem Einkerben. Sie weisen außerdem einen hohen Reibungskoeffizienten auf. Diese Reibung führt bei feuchten Bedingungen häufig zu klebrigen Materialverklebungen und schweren Verstopfungen.

Gummi- und Polyurethan-Verbundwerkstoffe

Elastomere Polymere bieten deutliche Vorteile für spezifische strukturelle Herausforderungen.

Vorteile: Gummi absorbiert kinetische Energie außergewöhnlich gut. Hohe Drop-Zonen profitieren von diesem Tramp-Bounce-Effekt. Diese Materialien bieten außerdem eine erhebliche Lärmreduzierung und verbessern so die Sicherheitsbestimmungen am Arbeitsplatz.

Nachteile: Polymere zersetzen sich unter scharfen, schneidenden Materialien schnell. Hochtemperatur-Materialströme schmelzen oder verformen sie schnell, wodurch sie für Heißschlacke- oder Sintererzanwendungen unbrauchbar werden.

Fortschrittliche Bimetall- und Keramikverbundwerkstoffe

Die moderne Technik ist in hohem Maße auf fortschrittliche Verbundwerkstoffe angewiesen, um Umgebungen mit doppelter Bedrohung zu bewältigen. Ein Paradebeispiel ist das Futterrutschenauskleidung (Cr27+ZTA).

Mechanismus: Diese Technologie verbindet Gusseisen mit hohem Chromgehalt (Cr27) mit Keramik aus zirkonoxidgehärtetem Aluminiumoxid (ZTA). Die Cr27-Metallmatrix sorgt für eine enorme strukturelle Schlagfestigkeit. Gleichzeitig sorgt die eingebettete ZTA-Keramik für eine extreme Gleitabriebminderung. Das Metall nimmt den physischen Schlag auf, während die Keramik die abkratzenden Feinpartikel abwehrt.

Beste für: Diese Verbundwerkstoffe dominieren in Primärbrechern und Run-of-Mine-Übergabepunkten (ROM). In solchen Umgebungen werden häufig schwere, zerklüftete Felsbrocken mit stark abrasivem Silikat-Feinkorn vermischt.

Das 4-Punkte-Engineering-Bewertungsrahmen

Die Bewertung Ihrer standortspezifischen Bedingungen verhindert kostspielige Fehlanwendungen. Anlageningenieure sollten einen strengen Rahmen verwenden, bevor sie Beschaffungsspezifikationen entwerfen.

1. Fallhöhe und kinetische Energie: Sie müssen die maximale Aufprallkraft berechnen, die durch fallendes Erz erzeugt wird. Fallhöhen von mehr als 3 Metern erhöhen die in Joule gemessene kinetische Energie exponentiell. Diese extremen Höhen disqualifizieren im Allgemeinen reine Keramikfliesen ohne metallische Matrix. Reine Keramik zerbricht bei starkem Aufprall ohne stoßdämpfenden Rahmen.

2. Materialgranulometrie: Analysieren Sie das Verhältnis von Klumpengröße zu Feinpartikeln. Scharfe, große Klumpen erfordern metallische Matrizen, um einem tiefen Einstechen standzuhalten. Umgekehrt erfordern feine Schlämme mit hoher Geschwindigkeit Keramik mit hoher Dichte, um eine schnelle Oberflächenerosion zu verhindern. Das Verständnis Ihrer Granulometrie bestimmt Ihre Anforderungen an die Makrohärte.

3. Rutschengeometrie und Strömungswinkel: Auftreffwinkel bestimmen direkt das Verschleißprofil. Wenn Material im 90-Grad-Winkel auf eine Wand trifft, führt dies zu einer Aufprallzerstörung. Materialrutschen bei 20 Grad verursachen Reibungsschleifen. Kleine Winkel erfordern Auskleidungen mit extrem geringer Reibung. Dies verhindert Rattenbildung, Brückenbildung und kostspielige Durchflussverstopfungen.

4. Operative Skalierbarkeit: Bewerten Sie stets zukünftige Produktionsziele. Stellen Sie fest, ob Ihr ausgewähltes Material sicher skaliert werden kann, wenn die Produktionstonnnage im nächsten Geschäftsjahr um 15–20 % steigt. Unterdimensionierte Schutzsysteme fallen bei erhöhtem Betriebsdurchsatz sofort aus.

Modulare Integration für lokalisierte Verschleißzonen

Ausrüstung nutzt sich selten vollkommen gleichmäßig ab. Lokalisierte Strömungsvektoren erzeugen isolierte Stellen mit hohem Verschleiß. Um diese Probleme zu beheben, ist eine modulare Konstruktion anstelle einer monolithischen Beschichtung erforderlich.

Übergangspunkte und Prallplatten

An steilen Übergangspunkten setzen Ingenieure häufig Dead-Box-Designs neben stoßfesten Paneelen ein. Eine tote Kiste fängt absichtlich eine Materialschicht ein. Dadurch kann die ankommende Erzmasse das eingeschlossene Erz und nicht die Stahlwand abnutzen. Diese „Stein-auf-Stein“-Reibung absorbiert auf natürliche Weise Aufprallenergie und verlängert die Lebensdauer der zugrunde liegenden Ausrüstung erheblich.

Gezielte Verstärkungsstrategien

Komplexe, gekrümmte Geometrien erleiden konzentrierten Schaden. Bereitstellen eines Chocky Bar oder ein Verschleißknopfgitter lösen dieses Problem effizient. Sie können diese flexiblen, modularen Teile über lokalisierte, stark beanspruchte Stellen schweißen. Der vollständige Austausch der Platte verschwendet Wartungsbudgets, wenn nur ein 10-Zoll-Abschnitt Risse aufweist. Modulare Verstärkung hält die Ausrüstung zwischen größeren Stillständen am Laufen.

Geräteübergreifende Materialsynergie

Innovative Anlagen nutzen Hochleistungsprinzipien, die normalerweise Spezialmaschinen vorbehalten sind. Praktiken, die für einen massiven Einsatz genutzt werden Kugelmühlenauskleidungen eignen sich oft gut für extrem schwierige Rutschenanwendungen. Sie können maßgeschneiderte, ultradicke Querschnitte direkt am Aufprallpunkt konstruieren. Die Synergie der Metallurgie über verschiedene Anlagenbereiche hinweg reduziert die Komplexität der Lagerbestände und erhöht die Gesamtzuverlässigkeit.

Best Practices und häufige Fehler bei der modularen Integration

• Best Practice: Standardisieren Sie Ihre Linerblockgrößen (z. B. 300 x 300 mm). Dies reduziert den kundenspezifischen Lagerbestand und vereinfacht den schnellen Notfallaustausch.

• Best Practice: Zeichnen Sie im ersten Quartal der Installation jeden Monat Ihre Abnutzungsmuster auf, um versteckte Aufprallzonen zu identifizieren.

• Häufiger Fehler: Überdecken von Zonen mit geringer Auswirkung. Die Verwendung hochwertiger Bimetall-Verbundwerkstoffe, bei denen Standardgummi ausreichen würde, verschwendet wichtige technische Budgets.

• Häufiger Fehler: Spalttoleranzen ignorieren. Durch das Belassen großer Lücken zwischen den Modulblöcken können abrasive Feinpartikel in das darunter liegende Substrat eindringen und es auswaschen.

Implementierungsrealitäten und Installationsrisiken

Selbst hochwertige Materialien versagen bei falscher Montage. Die praktische Umsetzung birgt mehrere betriebliche Risiken, die Sie proaktiv mindern müssen.

Behebung von Systemschwachstellen

Befestigungsmethoden stellen das schwächste Glied in jeder Schüttgutumschlaganlage dar. Sie müssen sorgfältig zwischen Schweißbolzen und Senkschrauben wählen. Freiliegende Schraubenköpfe scheren bei starkem Strahlmittelfluss regelmäßig ab. Sobald ein Bolzen abreißt, löst sich die schwere Platte. Diese Ablösung führt zu einem kaskadenartigen Ausfall der Auskleidung entlang der gesamten Schurrenlinie. Befestigungselemente immer versenken oder mit speziellen Keramikstopfen abdecken, um sie vor direktem Materialkontakt zu schützen.

Substratintegrität und strukturelle Belastung

Bewerten Sie den strukturellen Rahmen Ihres Futterschachts, bevor Sie Materialien aufrüsten. Schwere Bimetall-Verbundwerkstoffe wiegen deutlich mehr als einfacher Gummi oder dünner Stahl. Für die sichere Montage benötigen Sie nachgewiesene statische Tragfähigkeiten. Ein schwacher oder korrodierter Substratrahmen verformt sich oder kollabiert unter dem erhöhten Gewicht von hochverchromten Platten. Verstärken Sie die Skelettstruktur vor der Installation.

Wartungszugänglichkeit

Entwerfen Sie Ihre Liner-Anordnung für einen sicheren, lokalen Austausch. Wartungsteams arbeiten oft in gefährlichen, engen Räumen. Durch die Verwendung standardisierter modularer Blöcke werden die Risiken beim manuellen Heben verringert. Kleinere Blöcke erfordern weniger Takelage und Heben. Dies minimiert die Arbeitsstunden auf engstem Raum und reduziert die Verletzungsrate bei überstürzten Ausfallzeiten drastisch.

Risiken durch Fremdmetalle

Unzerkleinertes Fremdeisen stellt eine ernsthafte Gefahr für moderne Keramikmatrizen dar. Ein lockerer Baggerzahn, der durch den Kreislauf läuft, erzeugt örtlich begrenzte Kräfte, die weit über die normalen Betriebsparameter hinausgehen. Sie müssen katastrophale Zerstörungen abmildern. Installieren Sie leistungsstarke Überband-Magnetabscheider vorgeschaltet. Dadurch werden Fremdmetalle entfernt, bevor diese Ihre hochwertigen Keramikkomponenten beeinträchtigen.

Auswahllogik und nächste Schritte in der Beschaffung

Um technische Anforderungen in umsetzbare Beschaffungsschritte umzuwandeln, ist eine strenge Lieferantenbewertung erforderlich.

Lieferantenüberprüfung

Akzeptieren Sie Marketingaussagen nicht für bare Münze. Fordern Sie vom Hersteller empirische Verschleißdaten an. Fordern Sie nachprüfbare Fallstudien an, die speziell auf Ihre Erzart und Ihren Durchsatz abgestimmt sind. Fordern Sie bei der Lieferung eindeutige Zertifikate über die Materialzusammensetzung an. Beispielsweise sollten Sie den spezifischen Chromanteil in jedem Gussstück mit hohem Chromgehalt genau überprüfen, um sicherzustellen, dass es den strukturellen Anforderungen entspricht.

Simulationsvalidierung

Moderne Beschaffung erfordert digitale Nachweise. Fordern Sie Strömungssimulationen nach der Diskreten-Elemente-Methode (DEM) bei Ihrem potenziellen Lieferanten an. DEM-Software simuliert Partikelflugbahnen und hebt spezifische Auftreffwinkel hervor. Lieferanten müssen nachweisen, dass ihre vorgeschlagene Anordnung den Massenfluss nicht stört oder unbeabsichtigte Materialtotzonen verursacht.

Das Pilotprotokoll

Rüsten Sie niemals eine ganze Anlage aufgrund unbewiesener Versprechen um. Implementieren Sie ein striktes Pilotprotokoll. Führen Sie eine begrenzte Testinstallation in einer gut sichtbaren, stark beanspruchten Zone durch. Überwachen Sie die Leistung drei bis sechs Monate lang genau. Messen Sie den Dickenverlust mit Ultraschallmessgeräten. Überprüfen Sie die Leistung gründlich, bevor Sie Kapital für eine komplette Anlagenumrüstung bereitstellen.

Abschluss

Die Auswahl der idealen Verschleißkomponenten erfordert die Abkehr von veralteten Einheitsmentalitäten. Der Lebenszykluswert hängt streng von der Abstimmung hochspezifischer Materialeigenschaften mit der exakten Übergabepunktmechanik ab. Eine spezielle Bimetallmatrix bewältigt die Herausforderungen des doppelten Verschleißes effektiv, während reibungsarme Polymere völlig andere Geometrieprobleme lösen.

Sie müssen Lieferanten Vorrang einräumen, die neben ihren Rohstoffen auch umfassende technische Audits und DEM-Strömungssimulationen anbieten. Der Kauf von Hardware ohne strukturellen Kontext verschwendet Kapital. Proaktives Verschleißmanagement steigert direkt die Rentabilität der Anlage, indem es die Produktionslinien kontinuierlich in Bewegung hält.

Ergreifen Sie noch heute proaktive Maßnahmen. Kontaktieren Sie ein erfahrenes Verschleißtechnik-Team für ein standortspezifisches Audit. Fordern Sie eine individuelle Lebenszyklusprojektion an, um genau zu sehen, wie gezielte Materialaufrüstungen Ihre jährliche Ausfallzeit reduzieren.

FAQ

F: Wie unterscheidet sich eine Futterrutschenauskleidung (Cr27+ZTA) von Standard-Verschleißplatten mit hohem Chromgehalt?

A: Der Zusatz von ZTA-Keramik verändert das Leistungsprofil grundlegend. Diese Keramiken fungieren als ultraharte, verschleißfeste Aggregate, eingebettet in eine zähe Metallmatrix. Das Metall absorbiert starke physische Stöße, ohne zu zersplittern. Gleichzeitig lenken die freiliegenden Keramikflächen den gleitenden Abrieb scharfer Feinteile ab. Dieser Hybridansatz erhöht die Lebensdauer der Komponenten in Umgebungen mit doppelter Bedrohung, in denen Standardplatten schnell beschädigt würden, erheblich.

F: Wie hoch ist die typische Vorlaufzeit und Installationsausfallzeit für modulare Bimetall-Auskleidungen?

A: Die Verwendung von Standardblockgrößen verbessert die Lagerverfügbarkeit erheblich. Lieferanten haben häufig Standardquadrate auf Lager, wodurch sich die Lieferzeiten von Monaten auf Wochen verkürzen. Darüber hinaus entfallen durch modulare Schraubsysteme umfangreiche Schweißarbeiten vor Ort. Durch diese Reduzierung der Heißarbeiten werden die Installationsstunden drastisch verkürzt. Wartungsteams können lokalisierte Blöcke bei kurzen, routinemäßig geplanten Ausfällen problemlos austauschen, anstatt auf große jährliche Stillstände warten zu müssen.

F: Können Chocky Bars über vorhandene, teilweise abgenutzte Standard-Verschleißplatten nachgerüstet werden?

A: Ja, das Wartungspersonal rüstet sie häufig an bestehenden Strukturen nach. Sie müssen jedoch die Schweißverträglichkeit zwischen dem Grundmetall und der Stange überprüfen. Die richtige Oberflächenvorbereitung bleibt von entscheidender Bedeutung; Vor dem Schweißen müssen Sie Rost und ermüdetes Metall abschleifen. Sie dienen als hervorragende Notfallwartungslösungen. Sie verleihen bestimmten Rillen eine entscheidende Schutzdicke, ohne dass die Platte vollständig entfernt werden muss.

F: Wie messe ich den ROI eines Upgrades auf eine Premium-Bimetall- oder Keramikauskleidung?

A: Verfolgen Sie die Gesamtkosten über einen Betriebszyklus von 12 bis 24 Monaten. Berechnen Sie die kumulierten Kosten für den Austausch alter Panels, den Notinstallationsaufwand und den Gesamtumsatzverlust bei unerwarteten Ausfällen. Vergleichen Sie dies mit dem ursprünglichen Kaufpreis des Premium-Upgrades zuzüglich eines einzelnen Installationsaufwands. Premium-Optionen reduzieren häufig die Ausfallhäufigkeit und bringen trotz höherer Vorabkosten erhebliche finanzielle Erträge.
